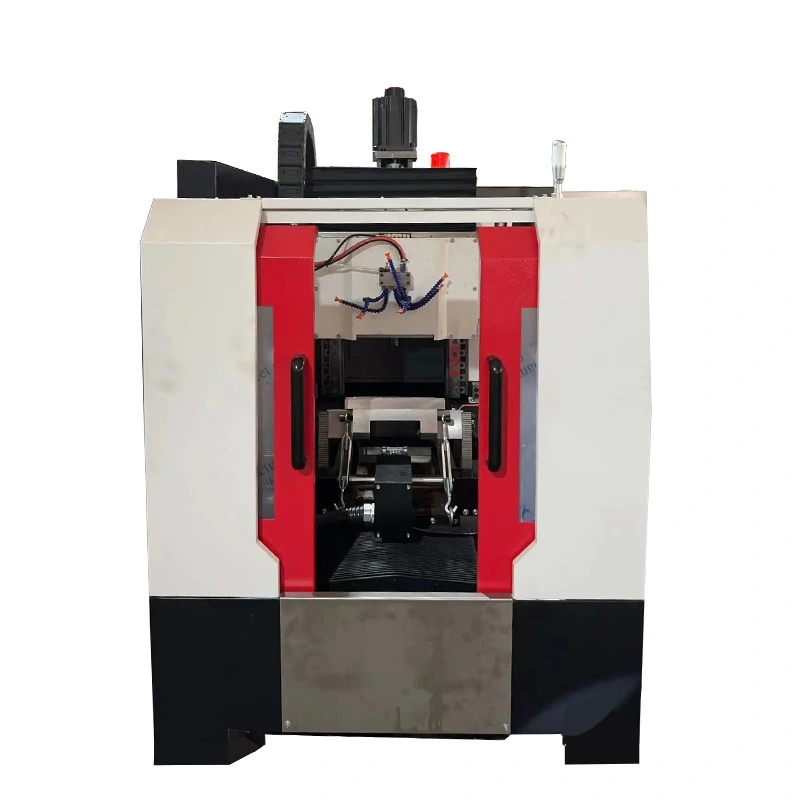

Lori CNC-Schälmaschine für die Herstellung von Kühlkörpern
Diese CNC-Schälmaschine ist von unserer Fabrik entwickelt. Die Kühlrippen-Schälmaschine ist entsprechend den Anforderungen an die Schälrippen großer Querschnitte konzipiert und ausgewählt. Die CNC-Schälrippenmaschine von Lori ist mit einem Vakuumspannfutter ausgestattet, um Spannzeit zu sparen, und wird von einem Hochgeschwindigkeits-Servomotor angetrieben, um die Schälgeschwindigkeit zu verbessern und Produktverarbeitungszeit zu sparen.
5.0
design customization
Please fill out the form below to request a quote or to request more information about us. Please be sure to upload customized requirement documents or pictures, and we will get back to you as soon as possible with a response. we're ready to start working on your new project, contact us now to get started.
Bitte füllen Sie das untenstehende Formular aus, um ein Angebot anzufordern oder weitere Informationen über uns anzufordern. Seien Sie bitte so detailliert wie möglich in Ihrer Botschaft, und wir werden uns so schnell wie möglich mit einer Antwort bei Ihnen melden. Wir sind bereit, an Ihrem neuen Projekt zu arbeiten, Kontaktieren Sie uns jetzt, um loszulegen.
Vorteile der CNC-Skiving-FinMachine
- Die CNC-Schälmaschine von Lori zum Schälen von Rippen verfügt über eine gute Steifigkeit, hochpräzise Schälrippen, einen breiten Anwendungsbereich und einfach zu bedienende Eigenschaften.
- Parametrisches Variablenprogramm, Benutzer müssen nur die Werkzeugparameter und zugehörigen Prozessparameter eingeben, um eine Verarbeitung zu erreichen, keine Programmierung.
- Hohe Effizienz, einzigartige numerische Steuerungstechnologie, um sicherzustellen, dass die Maschine mit hoher Geschwindigkeit, stabil und ohne Stöße arbeitet.
- CNC-Schärfrippen-Kühlkörpermaschine und Schälschleifwerkzeughalter, damit der Wechsel des Schälprozesses einfach und bequem ist. Der Kreuzwerkzeughalter verfügt über einen Schnellrücklaufgriff und eine einstellbare Begrenzungsstange und kann schnell und genau auf die nächste Schnitttiefe eingestellt werden.
- Intelligente Dateneingabe, Mensch-Computer-Interaktionsschnittstelle, durch einfache Dateneingabe kann eine automatische Steuerungsverarbeitung erreicht werden.
Verwandte Parameter
| Modell Nr. | LRL-4030 | Vakuumpumpenleistung | 5.5 KW |
| Verfahrweg der X-Achse | 400 (mm) | Gastank (im Lieferumfang enthalten) | 1m³ |
| Verfahrweg der Z-Achse (Arbeitsfläche) | 220 (mm) | Gesamtleistung der Maschine | 17 kW (Vakuumpumpe nicht im Lieferumfang enthalten) |
| Schreibtischgröße | 530*500 (mm) | Kontroll system | Taiwan LNC |
| Bewegungsgeschwindigkeit der X-Achse | 10 Meter/Min | 300-mm-Schälfräser | 2 Cutter |
| Bewegungsgeschwindigkeit der Z-Achse | 10 Meter/Min | Messerschärfer | Eine |
| Maximale Länge der Schälrippe | Kupfer 400 mm, Aluminium 400m | X/Z-Achsenschraube | Taiwan HIWIN |
| Maximale Breite der Schälrippe | Kupfer 150 mm, Aluminium 150mm | X/Z-Achsenhöhe | Taiwan HIWIN |
| Maximale Dicke der Schälrippe | Kupfer 0,5 mm, Aluminium 0,8 mm | X/Z-Achsen-Servomotor | ZONCN/VEICHI |
| Mindestdicke der Schälrippe | 0.05mm | Präzision | Die Genauigkeit der wiederholten Positionierung beträgt weniger als 0,02 mm |
| Maximaler Schritt der Skiving-Finne | 10mm | Lager | FAG |
| Maximale Höhe der Schälrippe | Kupfer 30, Aluminium 60 mm | Abmessungen | L2200 * W1700 * H2050 |
| Mindestschritt der Schälrippe | 1 zu 1 (Flossendicke vs. Schritt) | Gesamtgewicht (ca.) | 2.5 Tonnen |
Beispielbilder
Diese spezielle CNC-Schälmaschine schält die Rippen aus einem einzigen Stück Material (Kupfer oder Aluminium), um einen einteiligen Kühlkörper mit daran befestigten Rippen und Sockel zu bilden.
